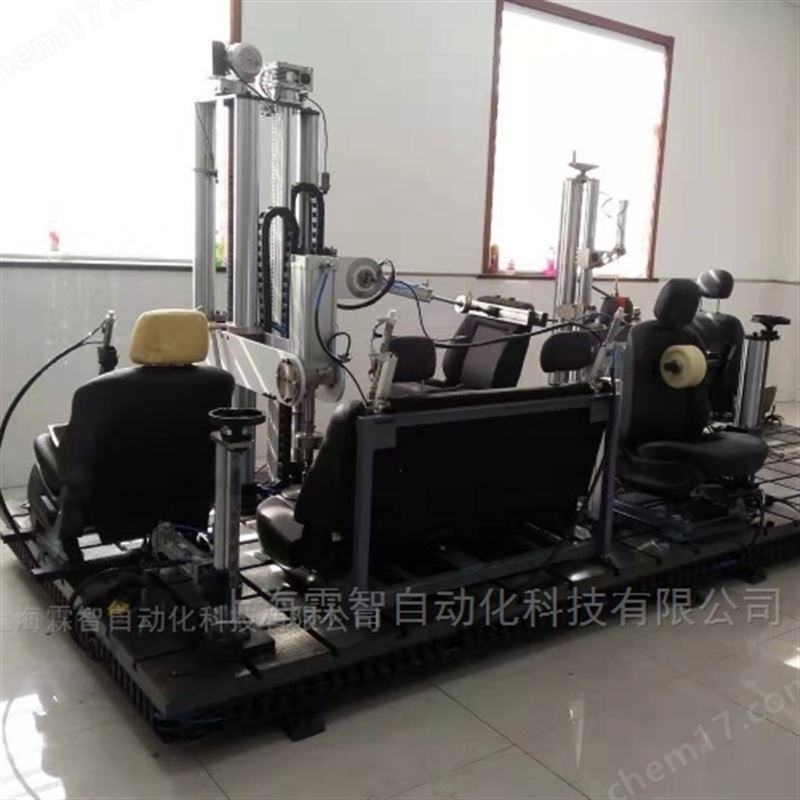

座椅滑轨调角器头枕耐久试验台
| 品牌 | 其他品牌 | 应用领域 | 道路/轨道/船舶,航空航天,汽车及零部件 |
|---|
座椅滑轨调角器头枕耐久试验台设备总体概述
本设备是一台用于对汽车座椅滑轨、调角器、头枕等关键调节机构进行模拟寿命（耐久性）测试的自动化试验台。它采用模块化设计，能够灵活地进行单一或组合测试，确保测试的高效性与准确性。
核心系统组成
1. 机械结构系统
底座平台：采用铸铁平台，确保设备整体刚性强、稳定性高、抗震性好，为长期高负载耐久测试提供坚实基础。
模块化测试单元：
滑轨测试模块：模拟座椅前后往复滑动，通常采用高精度直线导轨和伺服/气动驱动，可精确控制行程、速度和循环次数。
调角器测试模块：模拟座椅靠背角度调节。通过作动器施加扭矩或力，进行反复的解锁、调节、锁止动作循环。
头枕测试模块：模拟头枕高度调节或插拔力测试。可进行上下往复运动或进行插入/拔出力与耐久测试。
执行单元：结合气动与电动（伺服/步进电机，适用于需要精确位置、速度、力控制的动作）方案，实现力与运动控制。
2. 电气控制系统
上位机-HMI：采用昆仑通泰（MCGS）触摸屏作为人机交互界面。负责：
测试参数设置（循环次数、速度、行程、力/扭矩值等）。
实时监控测试状态（当前循环数、实时力/位移曲线、设备状态）。
测试过程的启动、暂停、停止控制。
报警信息显示与历史数据查询。
测试报告生成与导出。
下位机-PLC：采用西门子S7-1200系列PLC作为核心控制器。负责：
接收HMI的指令，执行逻辑控制程序。
精确控制气动电磁阀、伺服/步进驱动器等执行元件。
采集来自力传感器、位移传感器、编码器、接近开关等信号。
处理安全联锁逻辑，保障设备与人员安全。
与HMI进行实时数据通信。
